Gripping depalletizer for plastic crates

DepalKombi Gripping

3 BESONDERE VORTEILE:

Bewährte Technologie
Produktflexibilität
Zahlreiche mögliche Konfigurationen (verschiedene Einlauftypen: einbahnig oder zweibahnig, hochliegend)

PRODUKTINFORMATIONEN

Zu den zahlreichen Vorzügen des Entpalettierers DepalKombi Gripping für Kunststoffkisten gehören Vielseitigkeit, Effizienz, einfache Bedienung und vollständige Sicherheit.

Besonders bemerkenswert ist seine Vielseitigkeit: Er eignet sich für Anwendungen im niedrigen/mittleren Geschwindigkeitsbereich, für eine tief- oder hochliegende Entpalettierung sowie für hohe und halbhohe Kisten. Er verarbeitet alle Standardpaletten bis zu 1250 mm und bietet in seiner Konfiguration mit Inline- oder 90°-Auslauf viele Layoutmöglichkeiten. Häufige Umstellungen (Palettierschemata und Palettengrößen) lassen sich sehr schnell einstellen.

In Bezug auf die Effizienz bietet der Sidel-Entpalettierer für Kunststoffkisten DepalKombi Gripping eine verbesserte Ergonomie und Sicherheit:

Einfache Überwachungsvorgänge
Zugang zu allen Abläufen und Hauptkomponenten auf Bodenhöhe
Intuitives und benutzerfreundliches Bedienpanel
Kompakte Maschine und anpassbares Layout
Robuste und zuverlässige Technologie
Entpalettier-/Palettierinsel zur Optimierung des Platzbedarfs und der Zyklen lieferbar

Mit seinem optimierten Design und dem weiterentwickelten Kistenhandling ist der DepalKombi Gripping ganz einfach zu bedienen und bei minimalem Platzbedarf von allen Seiten gut zugänglich. Er lässt sich leicht in vorhandene Anlagen integrieren. Das Design ist einfach und verwendet Standardteile.

Weil sichere Bedienereingriffe unsere oberste Priorität sind, haben wir die Maschine unter diesem Vorzeichen konzipiert. Alle bewegten Teile sind gemäß den EU-Standards von Sicherheitsbarrieren und Schutzgittern (2500 mm) umschlossen. Sicherheits-Mikroschalter auf allen Zugangstüren stoppen die Maschine bei menschlicher Intervention.

Was die nachhaltige Entwicklung anbetrifft, wurde der Entpalettierer DepalKombi Gripping von Sidel standardmäßig mit energieeffizienten IE2-Antrieben ausgestattet und ist geräuscharm.

KONTAKT

Herunterladen

KombiGripping │ Brochure

Sicherheitsfunktionen

Sicherer Bedienereingriff durch pneumatische Auffangvorrichtungen, die das Herabfallen von Lagen verhindern

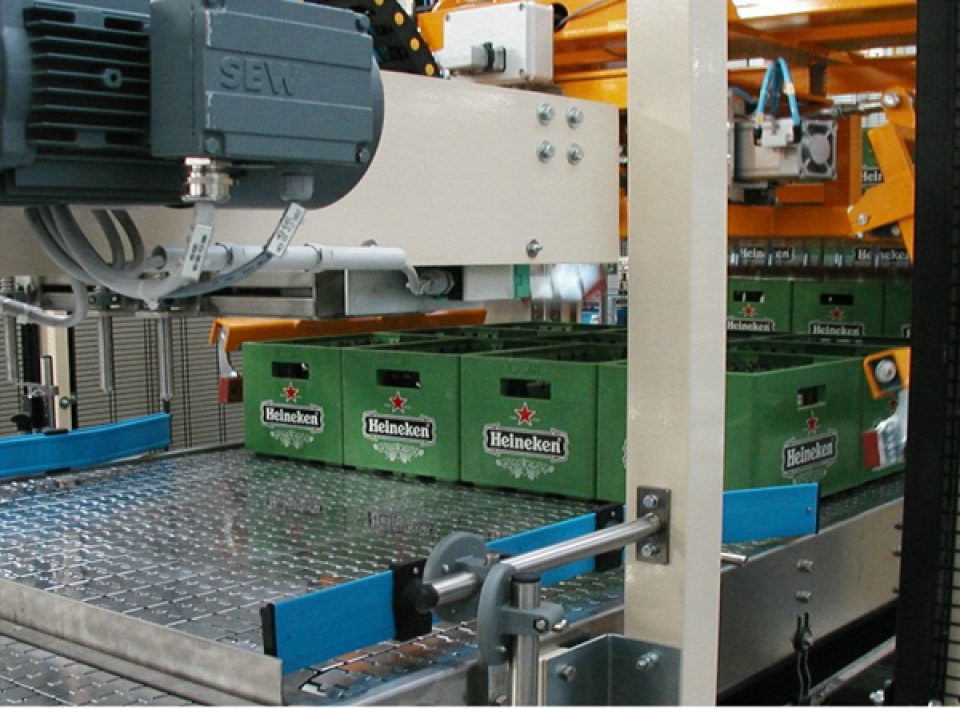

Lagenschieber (90-Grad-Ausführung):

Der Lagenschieber besteht aus einem zwischen den Rollen installierten motorisierten Rechen, der die einlaufenden Kistenreihen ergreift und in den Bereich der Lagenvorbereitung schiebt.
Die motorisierten Rollenförderer schieben die Kistenreihen gegen die einstellbare seitliche Führung, damit sie verdichtet bleiben.
Der Bereich der Lagenvorbereitung besteht aus Bandförderern und zwei seitlichen Führungen. Eine der beiden Führungen ist beweglich, damit die gesamte Lage verdichtet werden kann.

Sicherer Betrieb durch pneumatische Auffangvorrichtungen, die das Herabfallen von Lagen bei Stromausfall verhindern

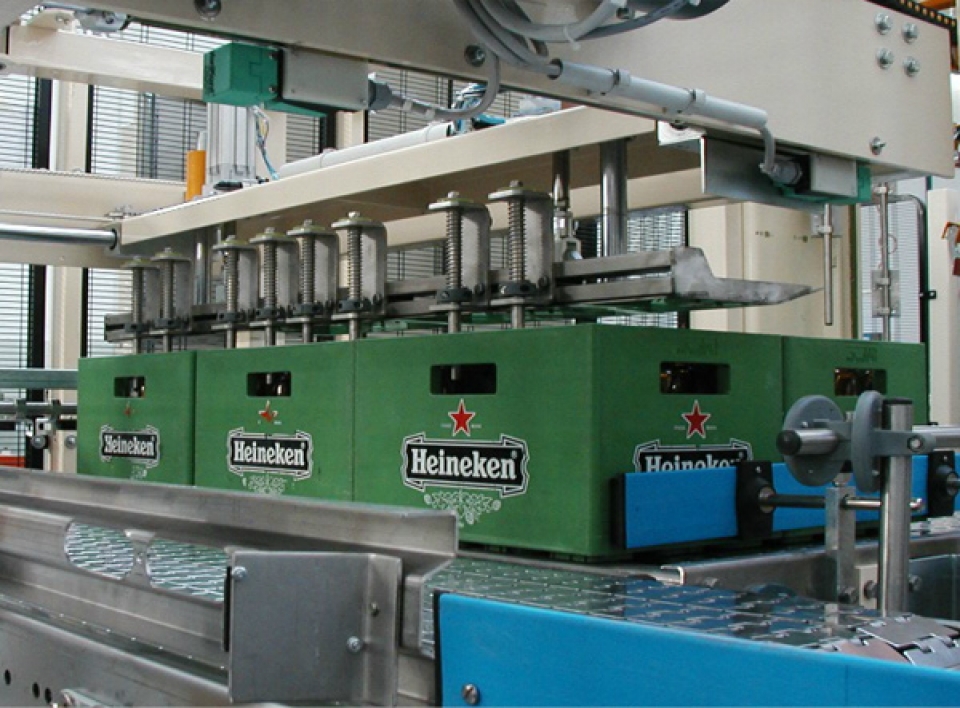

Greifkopf (Ausführung mit Haken): Pneumatisch gesteuerte Haken tragen die komplette Lage an den Griffen der Kisten.

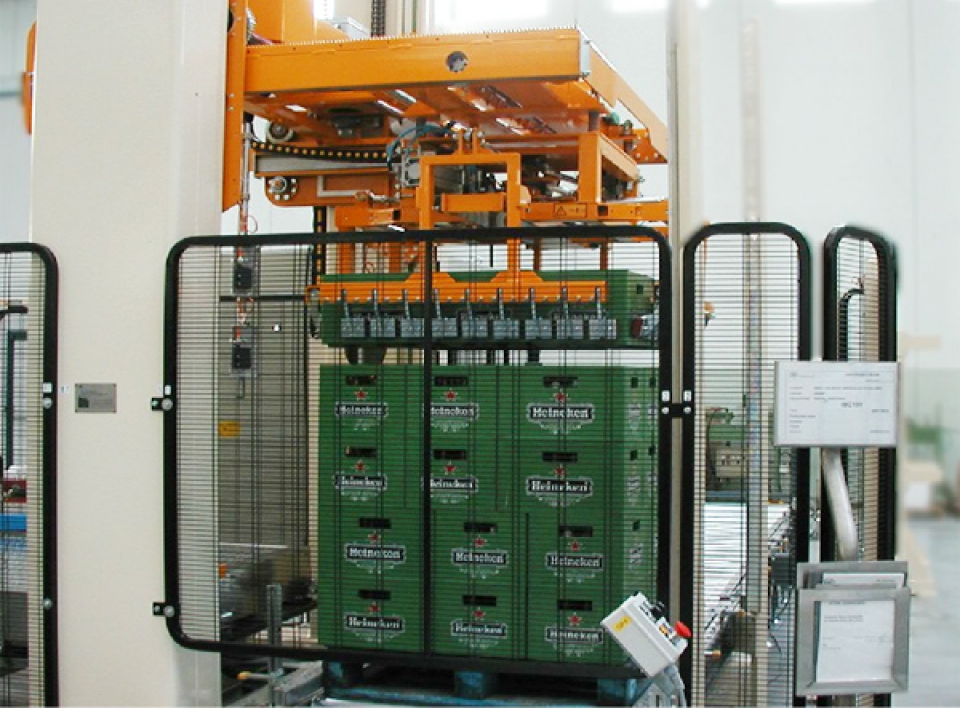

Greifkopf (Ausführung mit seitlichem Andruck):

Aufnahmeköpfe halten die komplette Lage Kisten während des gesamten Zyklus mit gleichmäßigem Anpressdruck an allen vier Seiten.
Die Produktstabilität während der Übergabe bleibt gewährleistet.
Die Andruckstange auf jeder Seite besteht aus waagrechten Rohren mit Kunststoffpads und wird pneumatisch gesteuert.
Sicheres Handling und optimierte Anpassungsfähigkeit an Kisten beliebiger Abmessungen und Höhen.

Kistenförderer

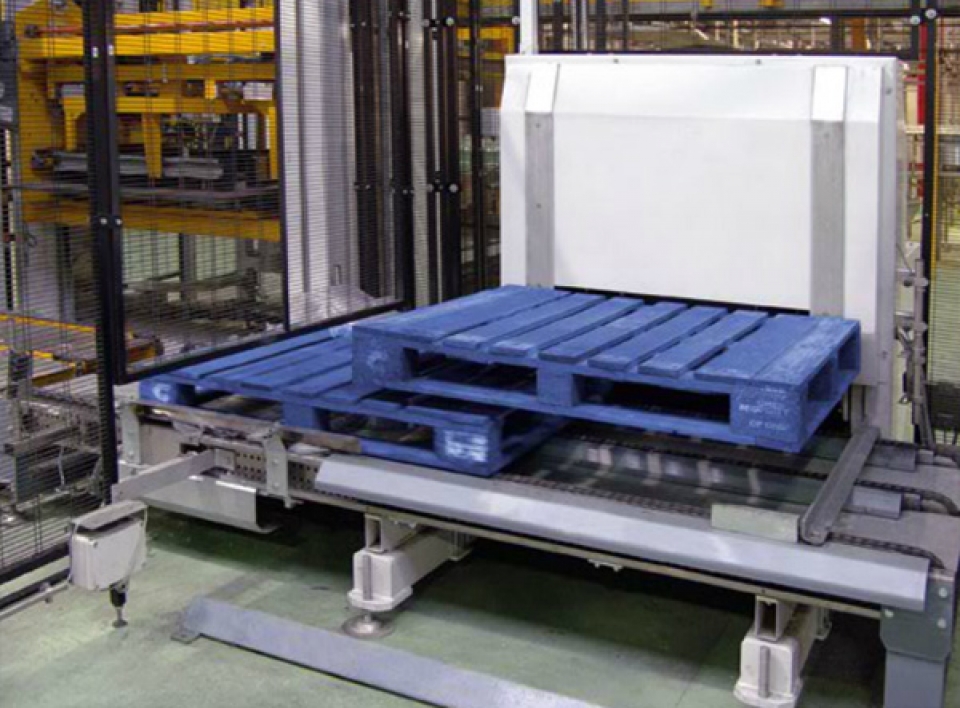

Die auf dem zentralen Förderer ankommende Leerpalette wird durch einen pneumatisch geführten Balken gestoppt.
Zwei Sicherheitsfotozellen erkennen die Präsenz und korrekte Position der Palette.
Je nach Konfiguration ist auch eine doppelte Station lieferbar.

Designspezifikationen

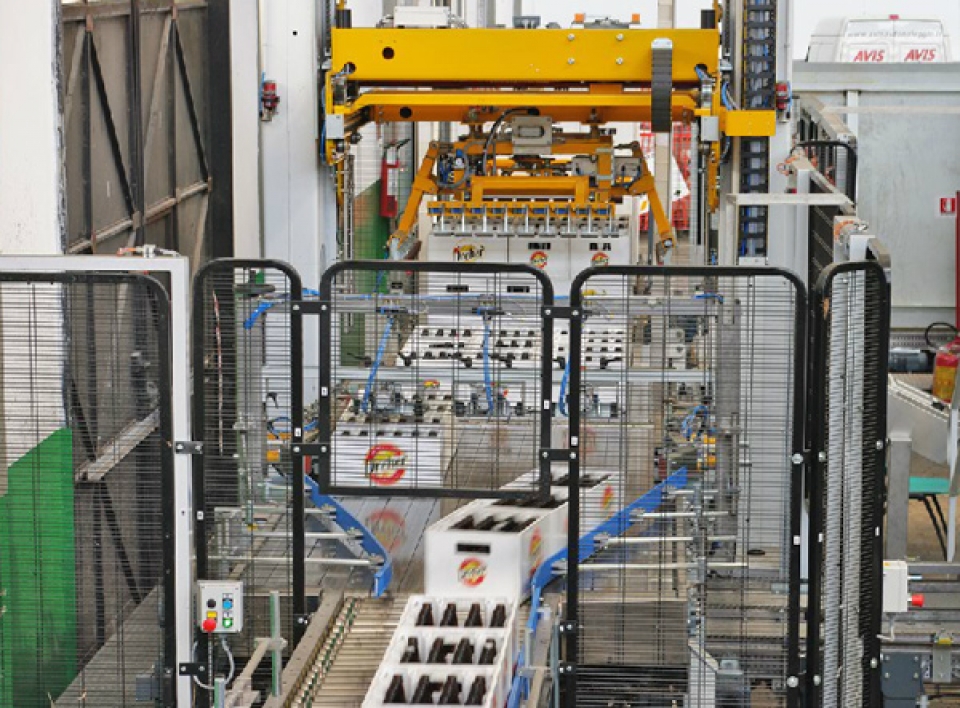

Die zentrale Hebeeinheit des Entpalettierers DepalKombi Gripping besteht aus zwei Säulen und einem Wagen mit Servoantrieb.
Ein Gewichtsausgleichsystem ermöglicht die reibungslose Handhabung der Lagen. Jede Lage wird von der Palette abgehoben und auf dem Aufnahmetisch abgesetzt.

Optionen

Automatisches Schmiersystem
Mobiles Bedienpanel
Prüfsystem für Leerpaletten
Handhabung unterschiedlicher Palettenabmessungen
Hochliegender Einlauf
Mögliche Konfiguration als DepalKombi Gripping Duplex mit zwei Paletten, 11 Lagen pro Minute und der Arbeitskapazität von zwei Ein-/Ausläufen
